APRESENTAÇÃO DO SISTEMA

Inicia-se o sistema com uma animação seguida por telas gerais de entrada, apresentação, justificativa e objetivos do sistema hipermídia. Estas telas seguem linearmente até a tela de índice das seis seções a serem vencidas.

São elas:

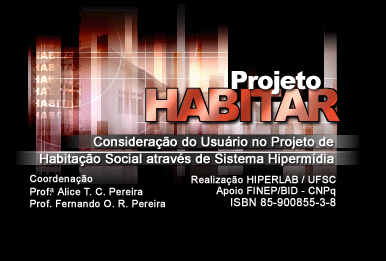

Fig.1 - Tela principal do sistema

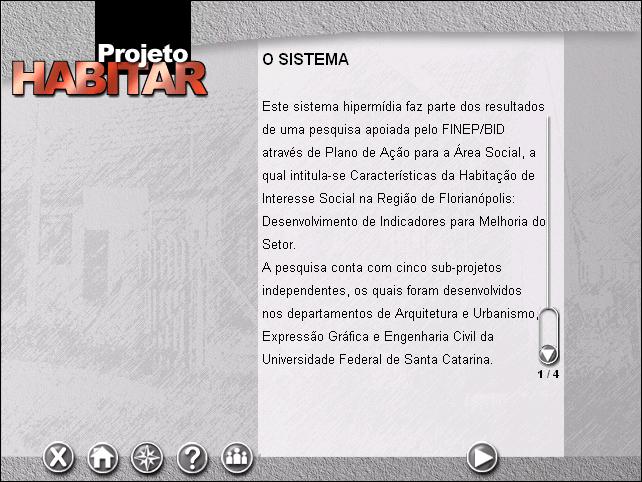

Fig.2 - Tela de apresentação do sistema

A figura 2 introduz o sistema intitulado Projeto Habitar proporciona acesso as seguintes informações: o sistema, porquê, objetivo geral e objetivos específicos.

Abaixo seguem informações resumidas sobre cada um destes tópicos.

O SISTEMA

Este sistema hipermídia faz parte dos resultados de uma pesquisa apoiada pelo FINEP/BID através de Plano de Ação para a Área Social, a qual intitula-se Características da Habitação de Interesse Social na Região de Florianópolis: Desenvolvimento de Indicadores para Melhoria do Setor.

A pesquisa conta com cinco sub-projetos independentes, os quais foram desenvolvidos nos departamentos de Arquitetura e Urbanismo, Expressão Gráfica e Engenharia Civil da Universidade Federal de Santa Catarina.

PORQUÊ

A elaboração deste sistema partiu do estudo da problemática da consideração dos usuários nos projetos de habitação popular no país. Considera-se a necessidade de se promover moradias para um grande número de pessoas mantendo um baixo custo.

Entretanto é necessário atender as aspirações destes usuários em ter moradias diferenciadas e adequadas as suas características sociais e culturais, bem como ao local de implantação dos conjuntos habitacionais.

O OBJETIVO GERAL

Apoiar os estudantes do Curso de Graduação em Arquitetura e Urbanismo e os profissionais de projeto de habitação popular na elaboração de moradias sociais com melhores condições de habitabilidade, através da consideração dos usuários da região da Grande Florianópolis, Santa Catarina.

OS OBJETIVOS ESPECÍFICOS

Identificar características e necessidades dos usuários da região da Grande Florianópolis, bem como problemas que surgem da inadequação de ambientes habitacionais excessivamente padronizado a estas características;

Oferecer informações e recomendações que apoiem os projetistas e/ou estudantes, na composição de tipologias mais adequadas às populações-alvo da região de estudo;

Incentivar e facilitar a interação dos usuários com os projetistas no processo de projeto, através de recursos de apresentação que permitam a plena visualização de suas futuras moradias.

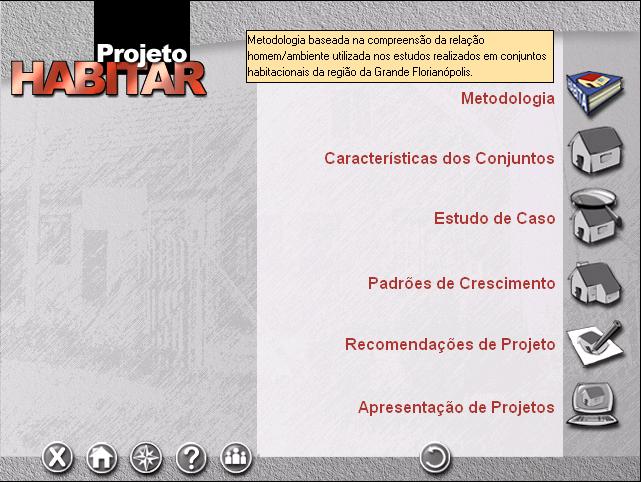

Na sequência temos a tela geral de índice do sistema (fig. 3), que dá acesso as seis seções nas quais o sistema se subdivide.

Fig.3 - Tela de índice

As cinco primeiras seções dedicam-se ao apoio dos estudantes e projetistas, e a última coloca uma metodologia de apresentação de projetos aos usuários da região.

As seções foram organizadas de acordo com a complexidade dos conteúdos apresentados, de forma a orientar a aprendizagem do usuário do sistema quanto ao referencial teórico da pesquisa até os seus resultados finais.

O sistema conta com ícones de navegação linear (grupos: avança à próxima página / retorna à página anterior, retorna à última página acessada) e ícones de creditos, ajuda e saída.

As seis seções podem ser acessadas de três formas distintas: através da tela de índice; por meio dos ícones de navegação linear (seguindo a ordem preestabelecida pelo sistema); e por ícones individuais presentes em todas as telas de cada etapa que permitem a livre integração entre as mesmas de acordo com a necessidade do usuário do sistema.

Todas as telas do sistema possuem cores que podem ainda conduzir o usuário as telas de ajuda (fig.4), créditos (fig.5), Mapa (fig.6), tela principal (fig.2) e tela de saída.

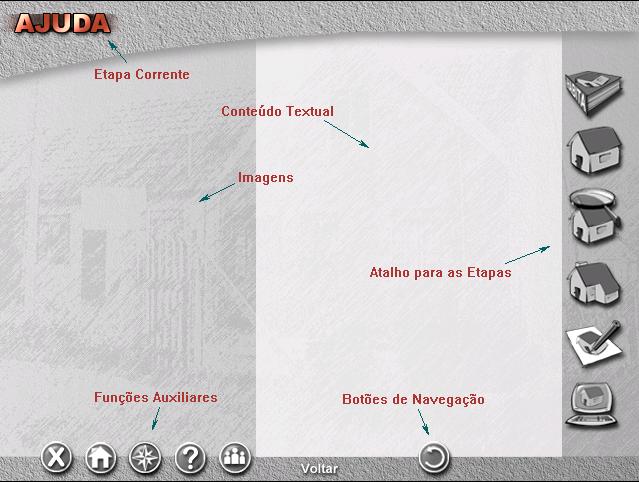

Fig. 4 - Tela de ajuda

Obs: Vale lembrar que a tela de ajuda trás informações importantes para que o usário se ambiente com o sistema e com o estilo de navegação que este adota.

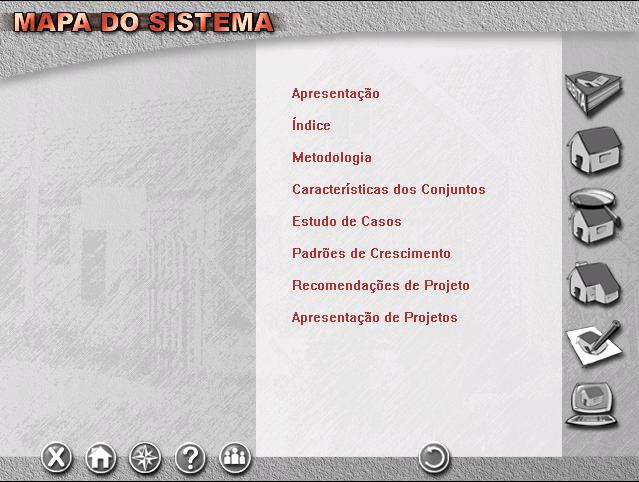

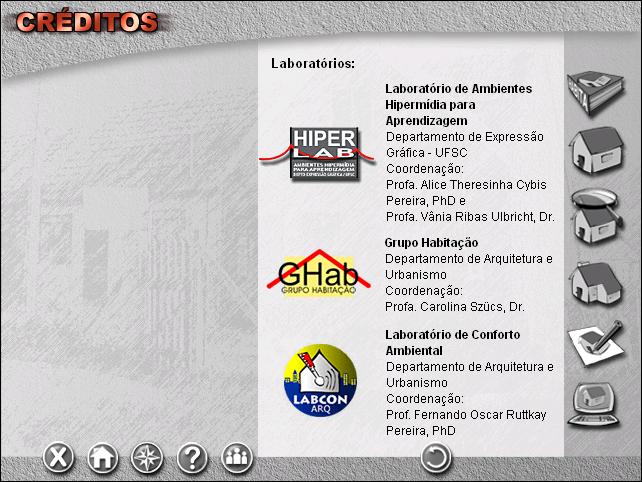

E ainda as telas de créditos e o mapa do sitema:

Ressalta-se que, ao entrar pela primeira vez no sistema, o usuário é induzido a passar pela ordem preestabelecida das seções.

Abaixo segue a relação das seis seções explicadas segundo os conteúdos e formas de apresentação respectivas:

Seção 1 – Metodologia

A primeira seção (fig.7), apresenta a metodologia utilizada nos estudos que geraram os conhecimentos transmitidos no sistema. Estrutura-se esta seção visto a compreensão do embasamento teórico ser de fundamental importância para a absorção dos conteúdos das próximas cinco etapas do sistema.

O conteúdo é subdividido em dois tópicos: referencial teórico e método.

A apresentação dos dados ocorre através de hipertextos (textos sintéticos que possuem palavras grifadas - hotwords que revelam informações adicionais ao serem clicadas) e sons.

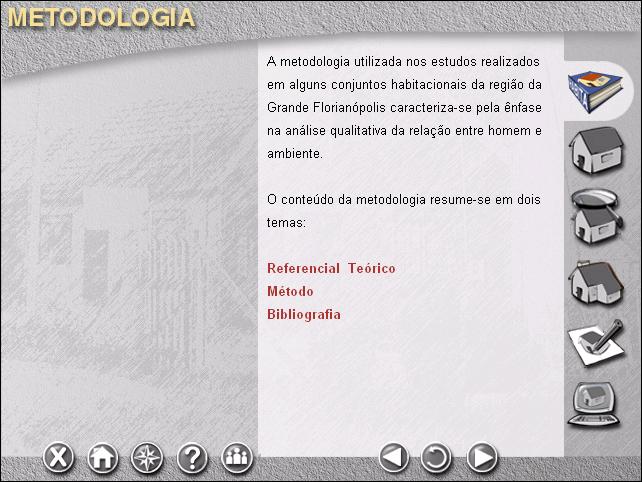

Fig.7 - Tela Introdutória da Seção Metodologia

Seção 2 – Características Gerais de Conjuntos Habitacionais da Região da Grande Florianópolis

Na segunda seção (fig.8), são ilustradas características gerais (data de entrega, tipologias habitacionais, número de unidades, população, etc) dos 19 conjuntos populares levantados na região.

A apresentação destes dados ocorre de forma descritiva direta: o usuário do sistema acessa um mapa de localização dos conjuntos na região estudada e tem a opção de clicar em "hotwords" que acessam telas com as características e fotografias específicas de cada conjunto. Assim que conhecer um conjunto o usuário pode acessar o mapa novamente e escolher outro conjunto de sua preferência. Se desejar, o usuário também pode navegar linearmente pela seção, conhecendo os conjuntos segundo a ordem preestabelecida pelo sistema.

Da região da Grande Florianópolis foram levantados 19 conjuntos populares entre os municípios de Florianópolis, São José e Palhoça Os conjuntos levantados foram, na sua maioria, projetados e construídos pela COHAB/SC possuindo tipologias bastante semelhantes. O estudo abrange conjuntos de casas e de prédios de apartamentos. Para conhecer as características gerais de cada conjunto, o usuário deve clicar em um município no mapa do lado direito ou avancar para as páginas seguintes.

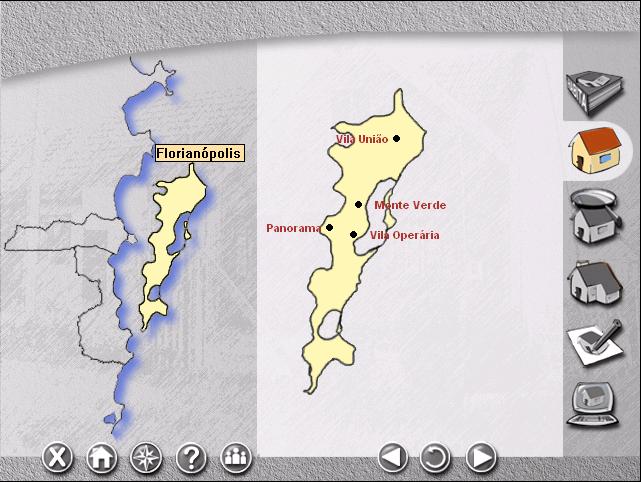

Fig. 8 - Tela do sistema que apresenta o mapa da ilha de Santa Catarina dando
opção de acesso aos conjuntos abitacionais que foram alvo de estudo naquela região.

Nas telas específicas de cada conjunto são apresentados textos em forma de fichas contendo as características e algumas fotografias. No texto o usuário tem a opção de clicar na tipologia habitacional utilizada no conjunto em questão e o texto é então escondido pela representação gráfica desta tipologia (planta baixa e fachada principal, ver fig. 9).

Esta etapa objetiva iniciar o usuário do sistema no contexto da habitação popular na região da Grande Florianópolis.

Fig. 9 - Exemplo da apresentação do conteúdo dos conjuntos habitacionais

Seção 3 – Estudo de Casos e Identificação de Conflitos

O estudo de casos foi realizado no Conjunto Bela Vista, no município de São José, Grande Florianópolis com a finalidade de identificar conflitos arquitetônicos por meio de observações das interações entre os usuários e suas moradias originalmente padronizadas. O conjunto é um dos maiores e mais antigos da região, sendo formado por quatro etapas entregues em diferentes anos e com tipologias distintas.

Este módulo (fig. 10) contém um breve histórico, caracterização, implantação, tipologias originais e fotos gerais do conjunto. Por fim, são apresentados os conflitos arquitetônicos identificados nas unidades analisadas. Os conflitos são ilustrados através de fotografias ou plantas baixas com o layout das unidades, a fim de facilitar a absorção das informações pelo usuário do sistema.

Os conteúdos apresentados nesta seção servem como referência ao estudante e projetista no que tange aos problemas mais observados na apropriação dos moradores de unidades habitacionais de conjuntos populares em função da inadequação destas moradias ao contexto cultural da região.

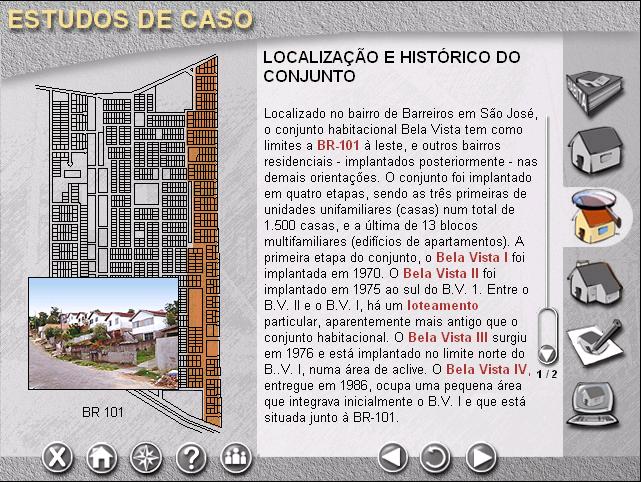

Fig.10 - Tela de localização e Histórico dos conjuntos estudados

Seção 4 – Padrões de Crescimento dos Conjuntos Habitacionais da Região da Grande Florianópolis

A terceira seção apresenta os padrões de crescimento dos conjuntos registrados e analisados através de textos e imagens (desenhos e fotografias), facilitando a compreensão imediata do usuário do sistema.

Com vista a dinamizar o aprendizado do conteúdo apresentado nesta etapa, utiliza-se recursos de animação na apresentação destes conteúdos.

Esta etapa (fig.11) visa oferecer aos estudantes e projetistas noções gerais de como os usuários da região apropriam-se de tipologias habitacionais padronizadas como, por exemplo, as aplicadas pela COHAB. É válido ressaltar que as tipologias da COHAB, quando não se repetem em diferentes conjuntos, são bastante semelhantes.

Como padrão de crescimento é considerada qualquer modificação ou ampliação nas unidades habitacionais de um conjunto ao longo do tempo, de acordo com as necessidades existenciais e características culturais dos usuários deste conjunto.Vale lembrar que para a elaboração desta seção foram identificados padrões de crescimento em nove conjuntos da região da Grande Florianópolis.

Os padrões foram organizados em dois grupos distintos, segundo os tipos de conjuntos investigados: Conjuntos de casas e conjuntos de apartamentos

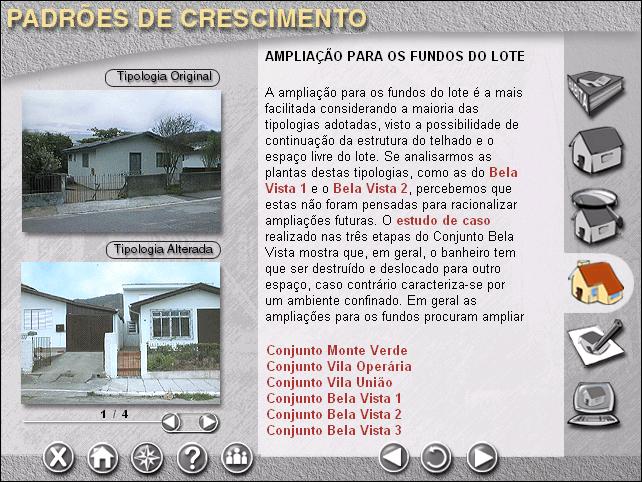

Fig.11 - tela da seção de padrões do crescimento

Em todos os sub-ítens desta seção, o conteúdo é enriquecido e exemplificado pelas fotos e diagramas que ilustram o tópico sendo abordado.No caso do exemplo da fig.11, o conteúdo exposto é o seguinte:

Ampliação p/ os fundos do lote.

A ampliação para os fundos do lote é a mais facilitada considerando a maioria das tipologias adotadas, visto a possibilidade de continuação da estrutura do telhado e o espaço livre do lote. Se analisarmos as plantas destas tipologias, como as do Bela Vista1 e o Bela Vista 2 percebemos que estas não foram pensadas para racionalizar ampliações futuras. O estudo de caso realizado nas três etapas do Conjunto Bela Vista mostra que, em geral, o banheiro tem que ser destruído e deslocado para outro espaço, caso contrário caracteriza-se por um ambiente confinado. Em geral as ampliações para os fundos procuram ampliara cozinha e adicionar novos ambientes como quartos, banheiros ou salas mais íntimas. O estudo de caso mostra que muitas das ampliações (em geral desorientadas) feitas nas moradias originais causam conflitos relacionados ao fenômeno da ambiência. Os ambientes são prejudicados em aberturas para ventilação e iluminação natural, diminuindo assim as condições e as sensações de conforto em ambientes utilizados diariamente pelos usuários. A falta de orientação técnica nas ampliações também ocasiona problemas funcionais e de conforto, como por exemplo, os relativos à umidade. Os problemas são agravados quando às ampliações para os fundos do lote somam-se as ampliações para as laterais.

Seção 5 – Recomendações de Projeto

Como uma conclusão às etapas anteriores, apresenta-se algumas recomendações básicas para projetos de habitação social da região, levando em consideração os usuários locais (ver fig.12).

Os resultados apresentados nesta etapa visam garantir condições melhores de habitabilidade para novas moradias na área social, através da conscientização do estudante e projetista.

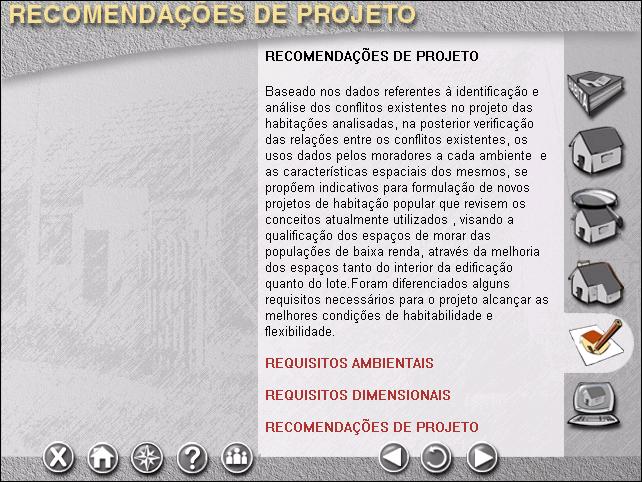

Fig.12 - tela introdutória de seção de recomendações do projeto

Seção 6 - Apresentação de Projetos aos Usuários

Nesta seção, introduz-se uma metodologia de apresentação de projetos aos usuários da região estudada. Parte-se da premissa que o projetista já estará considerando o usuário tendo-se em vista as informações e recomendações absorvidas nas etapas anteriores.

Contamos com três formas distintas de apresentação do projeto nesta seção: Maquete eletrônica, Realidade Virtual e a Representação Convencional (ver fig. 13).

Com o projeto em andamento, o projetista aproxima os usuários do processo através de recursos de apresentação e simulação volumétrica de suas futuras moradias na realidade atual e em realidades futuras (ampliações de acordo com a necessidade e condições financeiras dos usuários, etc.)

O sistema traz um exemplo de projeto pronto para demonstração da metodologia de apresentação. O funcionamento desta etapa como ferramenta de interação entre projetista e usuário exige que o primeiro insira no sistema algumas informações gráficas dos novos projetos idealizados: plantas baixas normais, perspectivadas, volumetria, etc. O projeto pode ser então, apresentado ao usuário desde sua concepção em planta baixa, passando pelo crescimento em volume e, por fim, através de um "walk-through" pela habitação. O mesmo processo poderá ser feito com as prováveis etapas de ampliações do projeto.

Sob o tópico maquete eletrônica temos a ampresentação da volumetria do projeto. São fornecidas ainda as opções de possíveis ampliações e das distintas tipologias que podem ser implantas devido a posição no terreno.

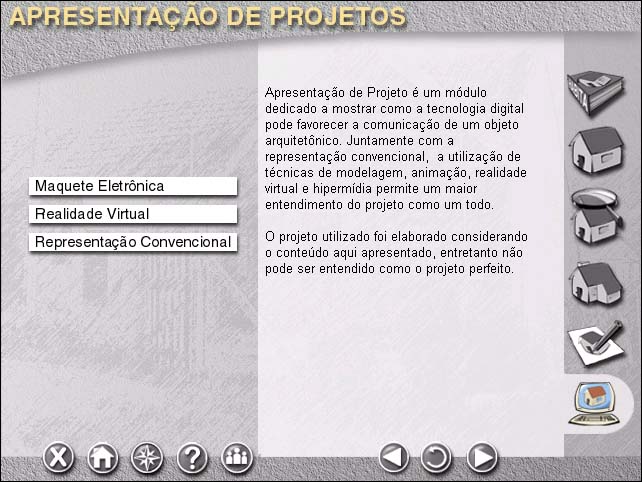

Fig.13 - tela principal de Apresentação de Projetos

Nesta mesma seção foi incluída uma animação predefinido, que consiste de um vídeo que mostra toda a volumetria externa e interna da casa com uma possível disposição dos móveis visando a solução do maior número de conflitos possíveis (ver fig.14).

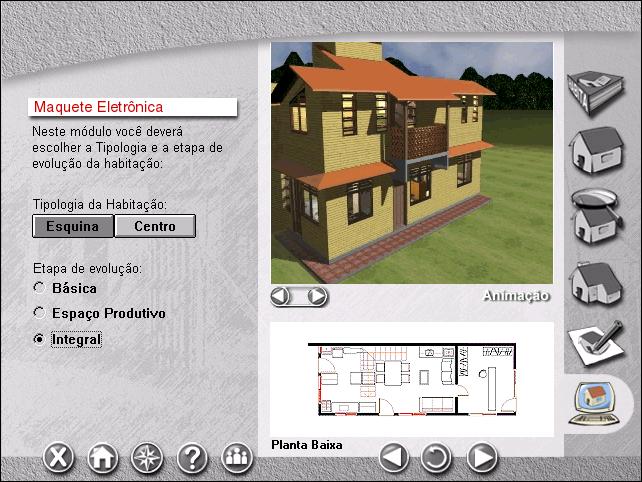

Fig.14 - tela de animação de Maquete Eletrônica

Sob o tópico realidade virtual temos um modelo em 3D que é carregado pelo internet browser do usuário, possibilitando-o passear pelos modelos da forma que mais lhe convier.

Por último, sob o tópico representação convencional temos, de forma interativa, o acesso as plantas baixas e aos cortes da volumetria selecionada, conforme exemplifica fig. 15.

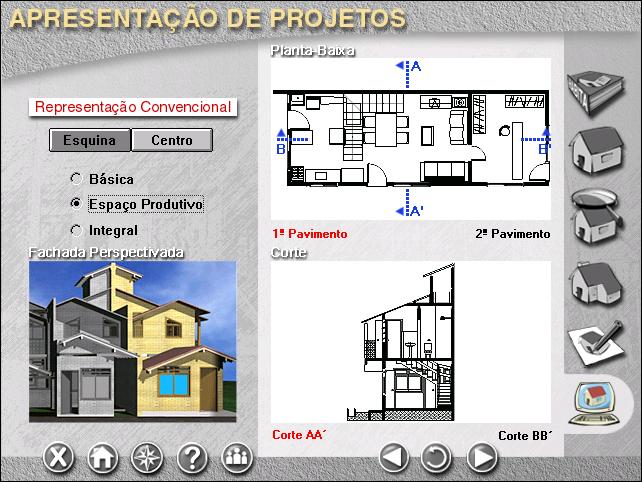

Fig.15 - Tela referente à Representação Convencional da seção Apresentação de Projetos.
